SediVision - Software zur Darstellung und Auswertung der Korngrößenverteilung

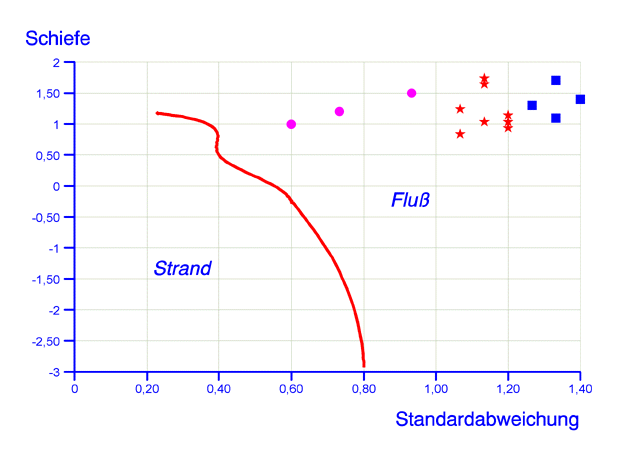

Darstellung von Daten aus der Korngrößenanalyse in einem Diskriminationsdiagramm für Fragestellungen der Sedimentologie. Das Diagramm zeigt ein Beispiel für die Unterscheidung sedimentologischer Milieus durch verschiedene Korngrößenverteilungen (nach FRIEDMAN, G.M. and SANDERS, J.E. 1978).

Auswertung von granulometrischen Daten

Statistische Daten aus der Korngrößenanalyse lassen sich mit SediVision in beliebigen x-y-Diagrammen (Zweistoffdiagrammen) darstellen. Durch einen integrierten Graphik-Editor können auch sogenannte Diskriminationsdiagramme entworfen und gespeichert werden. SediVision unterstützt auch die interaktive Auswertung der Daten im Diagramm selbst.

Anzeigen der Probenbezeichnung:

Klicken Sie auf ein Symbol im Diagramm, so wird rechts daneben die zugehörige Probenbezeichnung angezeigt und das Symbol farbig hervorgehoben. Ist das Dreiecksdiagramm ebenfalls geöffnet, wird die Probe auch dort hervorgehoben (wenn sie darin dargestellt ist). In der Datentabelle wird die Zeile der entsprechenden Probe in den sichtbaren Bereich bewegt und gelb hervorgehoben.
Umgekehrt können Sie auch auf einen Eintrag in der Datentabelle selbst klicken, um so die Lage der Probe in den Diagrammen anzeigen zu lassen.

Proben selektieren:

Drücken Sie die rechte Maustaste, und ziehen Sie einen Block um die Symbole der Proben, die Sie selektieren möchten. Der ausgewählte Block wird grau markiert. Diesen Vorgang können Sie beliebig oft wiederholen. Die so im Diagramm selektierten Proben können z.B. ein neues Symbol bekommen oder in der Datentabelle isoliert angezeigt werden.
Umgekehrt können natürlich auch beliebige Proben aus der Datentabelle selektiert werden, die im Diagramm mit einem einheitichen Symbol dargestellt werden.
